LA MEMORIA RAM Y SUS MODULOS

LA MEMORIA RAM(Random Access Memory Module o memoria de acceso aleatorio):


Es un tipo de memoria que utilizan los ordenadores para almacenar los datos y programas a los que necesita tener un acceso rápido.
se trata de una memoria tipo volátil, es decir, que se borra cuando apagamos el computador. Estas memorias tienen unos tiempos de acceso y un ancho de banda mucho más rápido que el disco duro, por lo que se ha convertido en un factor determinante para la velocidad de un ordenador. Esto quiere decir que, dentro de unos límites, un ordenador irá más rápido cuanta mayor sea la cantidad de memoria RAM que tenga instalada, expresada en MegaBytes o GigaBytes.

MODULOS DE MEMORIA SIMM (Single In-line Memory Modulo):

Estos módulos tenían los contactos en una sola de sus caras y podian ser de 30 contactos ( los primeros), que posteriormente pasaron a ser de 72 contactos.
Este tipo de módulo de memoria fue sustituido por los módulos del tipo DIMM, que es el tipo de memoria que se sigue utilizando en la actualidad.

Módulo de 30 contactos

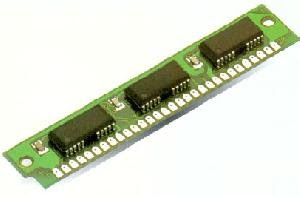

Módulo de 72 contactos


MEMORIAS DRAM (Dynamic RAM):

Fueron la utilizadas en los primers módulos ( tanto en los SIMM omo en los primeros DIMM ). Es un tipo de memoria más barata que la SDRAM, pero también bastante más lenta, por lo que con el paso del tiempo ha dejado de utilizarse. Esta memoria es del tipo asíncronas, es decir, que iban a diferente velocidad que el sistema.


MEMORAS SDRAM (Synchronous Dynamic RAM):

Son las utilizadas actualmente (aunque por SDRAM se suelen identificar a un tipo concreto de módulos).
Son un tipo de memorias síncronicas, es decir, que van a la misma velocidad del sistema. Las memorias SDRAM se dividen a su vez en varios tipos.

MODULO SDR:

Se puede ver las dos muescas de posicionamiento. Los módulos SDR son conocidos normalmente como SDRAM, aunque ya hemos dicho todas las memorias actuales son SDRAM. Se trata de módulos del tipo DIMM, de 168 contactos. Estos módulos realizan un acceso por ciclo de reloj.



MODULO DDR:


Vemos que tene una sola muesca de posicionamiento, situada a la derecha del centro del módulo. Los módulos DDR SDRAM son una evolución de los módulos SDR. Se trata de módulos del tipo DIMM, de 184 contactos y 64 bits.
Su característica es realizar dos accesos por ciclo de reloj , aunque este tipo de módulos se estan abandonando, siendo sustituido por los módulos del tipo DDR2.



MODULO DDR2:

Vemos que tiene una sola muesca de posicionamiento, situada a la derecha del centro del módulo, aunque más hacia el centro que en los módulos DDR.También se puede apreciar la mayor densidad de contactos.
Los módulos DDR2 SDRAM son una evolución de los módulos DDR SDRAM. Se trata de módulos del tipo DIMM,en este caso de 240 contactos y 64 bits.
La principal caraterística de estos módulos es que son capaces de realizar cuatro accesos por ciclo de reloj (dos de ida y dos de vuelta).



MODULO DDR3:

Vemos que tiene una sola muesca de posicionamiento, situada en esta ocasión a la izquierda del centro del módulo. Este tipo de memorias (que ya han empezado a comercializarse, y están llamadas a sustituir a las DDR2) son también memorias del tipo SDRAM DIMM, de 64 bits y 240 contactos, aunque no son compatibles con las memorias DDR2, ya que se trata de otra tecnologia.
